一、产品概述
Banana Pi BPI-WiFi 6路由器采用Tripuctor TR 6560 + TR 5220 wifi SOC设计，是一款标准的WiFi 6路由器解决方案。内置高性能双核ARM Cortex-A9处理器，可用于WiFi消息转发或智能业务处理，内置高性能LSW和硬件NAT，支持最高5Gbps消息转发，集成5*GE PHY，提供1000 Mbps网络接入能力，支持两个WAN端口。支持硬件智能QoS。支持双频2.4G 40M 2*2 + 5G 160M2.2 DBDC WiFi，Wifi协议版本支持到IEEE 802.11ax，向下兼容802.11a /b/g/n/ac，可支持最高速率3Gbps，2G将达到573.5Mbps，而5G将达到2401.9Mbps，支持PoE接口，增加PoE模块支持PoE功能。
二、产品介绍

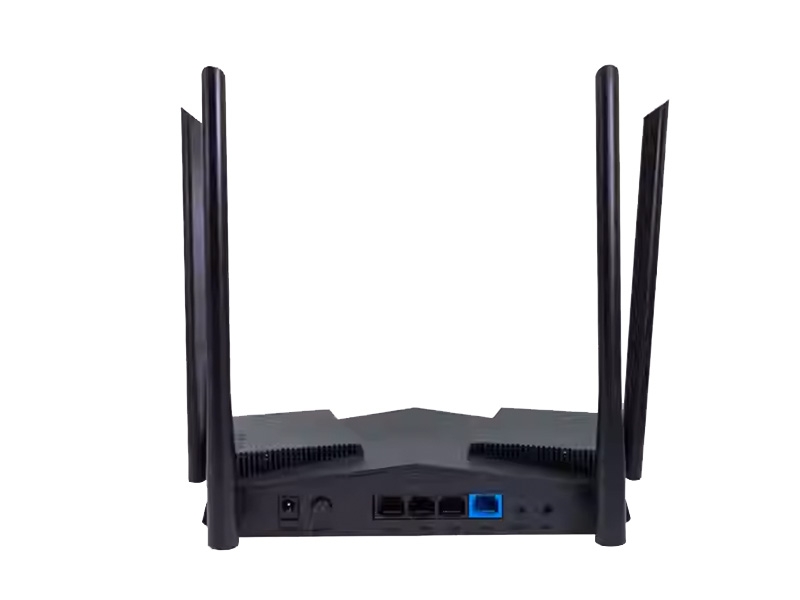

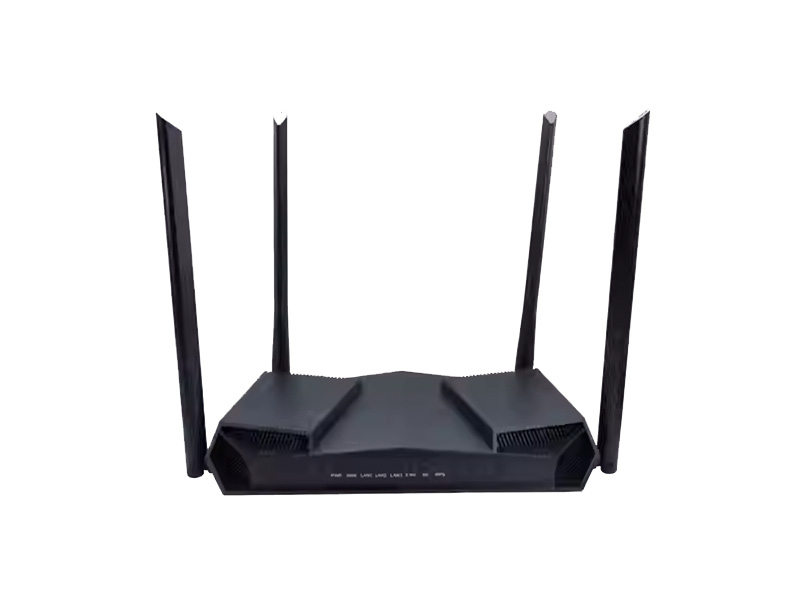

1. 产品外观
.jpg)
2. 关键特性
l 双核ARM Cortex-A9 1.2G Hz
l 集成5*GE PHY
l 支持1000M/100M/10M速率模式自协商和标准MIB统计
l 支持IEEE802.11a/b/g/n/ac/ax无线局域网通信协议
l 支持Wi-Fi AP模式和STA模式
l 支持WPA、WPA2、WPA3加解密，支持中国WAPI标准
l PoE功能支持
3. 应用方向
l 互联网服务路由器
l 无线路由器
l 无线中继器
l 家庭安全网关
l 家庭自动化
l NAS设备
l 网络和通信应用

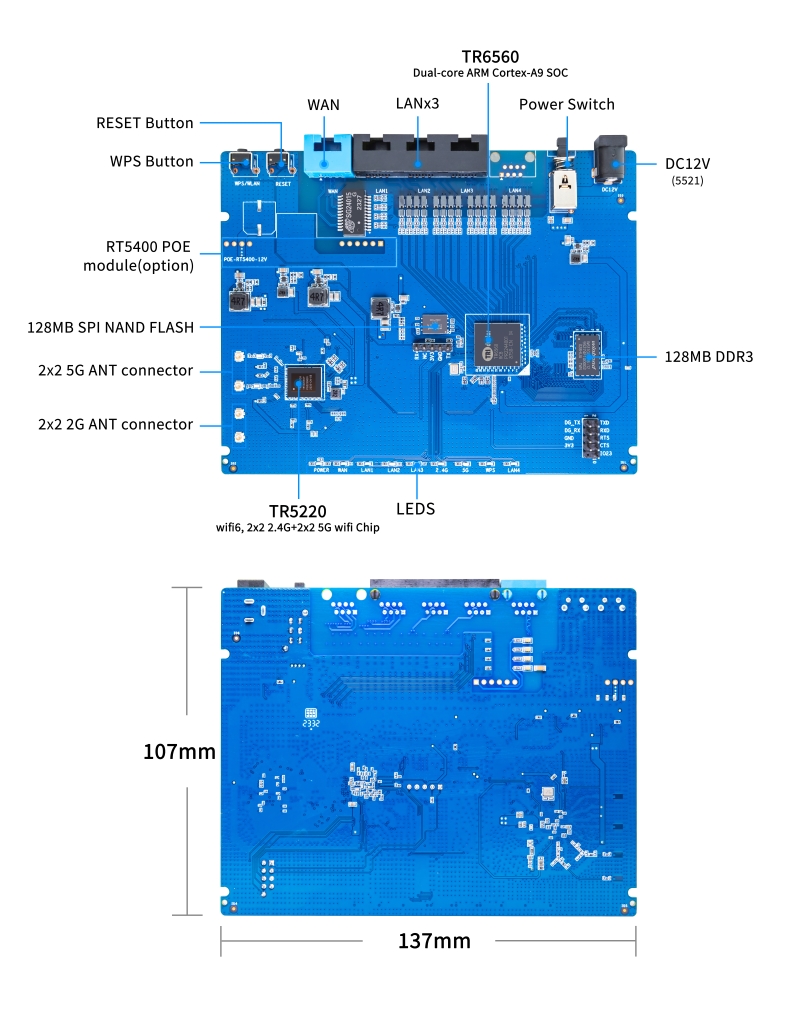

4. 硬件接口示意图
5. 硬件规格
|
CPU |
创耀科技 TR6560 双核ARM Cortex-A9 1.2G Hz |
|
内存 |
128MB DDR3 |
|
板卡存储 |
128MB SPI NAND FLASH |
|
网络接口 |
2.5G Gbe 以太网口 X 5（LAN 4口，WAN 1口） |
|
调试口 |
Debug UART(J3)-TTL 3.3v |
|
WIFI |
TR5220 (WIFI 6,2x2 2.4G+2x2 5G wifi chip) |
|
POE供电 |
可选 |
|
M.2 接口 |
M.2 KEY-M PCIe inerface |
|
USB |
1 USB 3.0 host ,2 USB interface with slot. |
|
按钮 |
Reset按钮；WPS按钮；boot按钮 |
|
电源 |
DC 12V |
|
尺寸 |
107x137mm |
