一、产品概述

香蕉派BPI-R4路由器板采用联发科MT7988A (Filogic 880)四核ARM Corex-A73方案设计，板载4GB/8GB DDR4内存,8GB eMMC存储,128MB SPI-NAND闪存，还具有2个10Gbe SFP光电口, 4x Gbe千兆网口，带USB3.2端口，M.2接口支持4G/5G/NVME SSD.2x miniPCIe插槽，带有PCIe3.0 2lane接口，支持Wi-Fi 7网卡(Network interface Card)。它是一个非常高性能的开源路由器开发板。

二、产品介绍

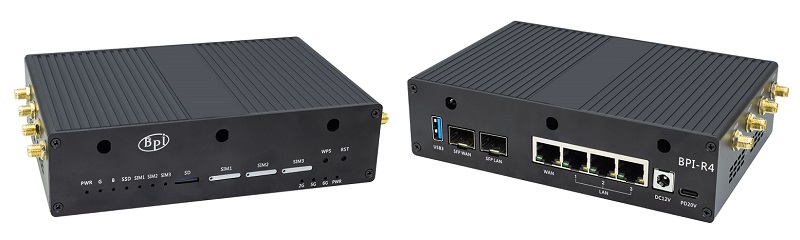

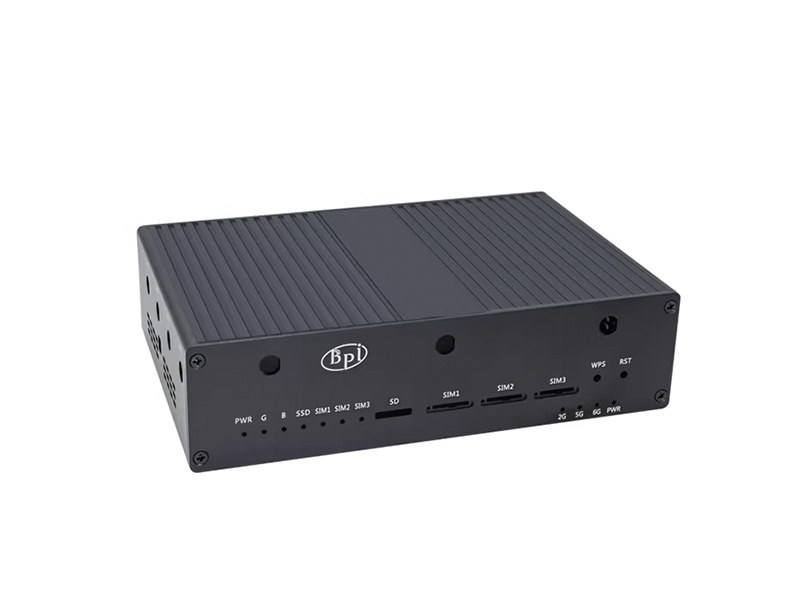

1.       产品外观



2.        联发科 MT7988(Filogic 880)芯片介绍

联发科Filogic 880,36Gbps Wi-Fi 7接入点/路由器/网关平台,提供最快和最可靠的网络连接体验。

联发科Filogic 880强大的四核 CPU 和 MediaTek 网络处理器 (NPU)：Filogic 880 的嵌入式 CPU 具有四核 Arm Cortex-A73，具有大型内部缓存和高达 1.8GHz 的速度，可提供接近 30K DMIPS 的同类领先性能。通过 NPU 卸载网络任务，设备制造商可以免费使用 CPE 来提供操作系统定制、内置服务和应用程序以扩展功能，这些功能现在是旗舰路由器/AP 设备的常规功能。



联发科设计的片内网络处理单元 (NPU) 为 VLAN / PPTP / L2TP / GRE 提供硬件 QoS 加速和隧道卸载引擎。它超越了其他产品，可以同时使用 Wi-Fi 和以太网连接，确保全速性能，同时还卸载了主应用程序处理器。



联发科 Filogic 880 平台具有高度可扩展性，具有高速内部和外部接口，包括 10Gbps PCI-Express、5Gbps USB、UART、SD、SPI、PWM、GPIO 和 OTP，可提供丰富的平台定制机会。



联发科MT7988A是世界领先的网络处理平台，可在有线和无线应用中提供高性能和可靠的网络体验。MT7988A包含丰富的连接接口集，包括4个千兆以太网端口。2个UNXGMII接口。4个PCIe接口和2个USB 3.2 接口，MT7988A进一步实现无缝Wi-Fi 7三频段，2.4 GHz.5GHz和6 GHz连接，其Wi-Fi 7配套芯片具有320mhz带宽，4096-QAM,MLO,MRU和AFC。



为了满足快速发展的隧道应用需求，MT7988A配备了联发科隧道卸载处理器系统(TOPS)，有助于处理各种隧道协议。MT7988A通过精心调整的联发科TOPS ISA优化网络性能，致力于将网络传输性能提升到高级水平。



3.       关键特性

l  联发科 MT7988A 四核 Arm Corex-A73,1.8GHz 处理器

l  4GB DDR4 内存

l  8GB eMMC 存储

l  128MB SPI-NAND 存储

l  Micro SD 卡座

l  2x 10Gbe SFP 光电口

l  4x Gbe 千兆网口

l  1x USB3.2 接口

l  1x M.2 KEY-B 接口采用 USB3.2 接口连接5G模组

l  1x M.2 KEY-M 接口采用 PCIe3.0 1lane 接口连接 NVME SSD硬盘

l  2x miniPCIe 接口采用 PCIe3.0 2lane 接口连接 Wi-Fi 7 NIC (网络接口卡)

l  26 PIN GPIO 扩展



4.       典型应用

l  互联网服务路由器

l  WIFI7无线路由器

l  4G/5G无线路由器

l  无线/有线中继通信网关

l  家庭安全网关

l  智能家居控制网关

l  NAS网关

l  网络通信应用

l  工业控制及整合通信应用

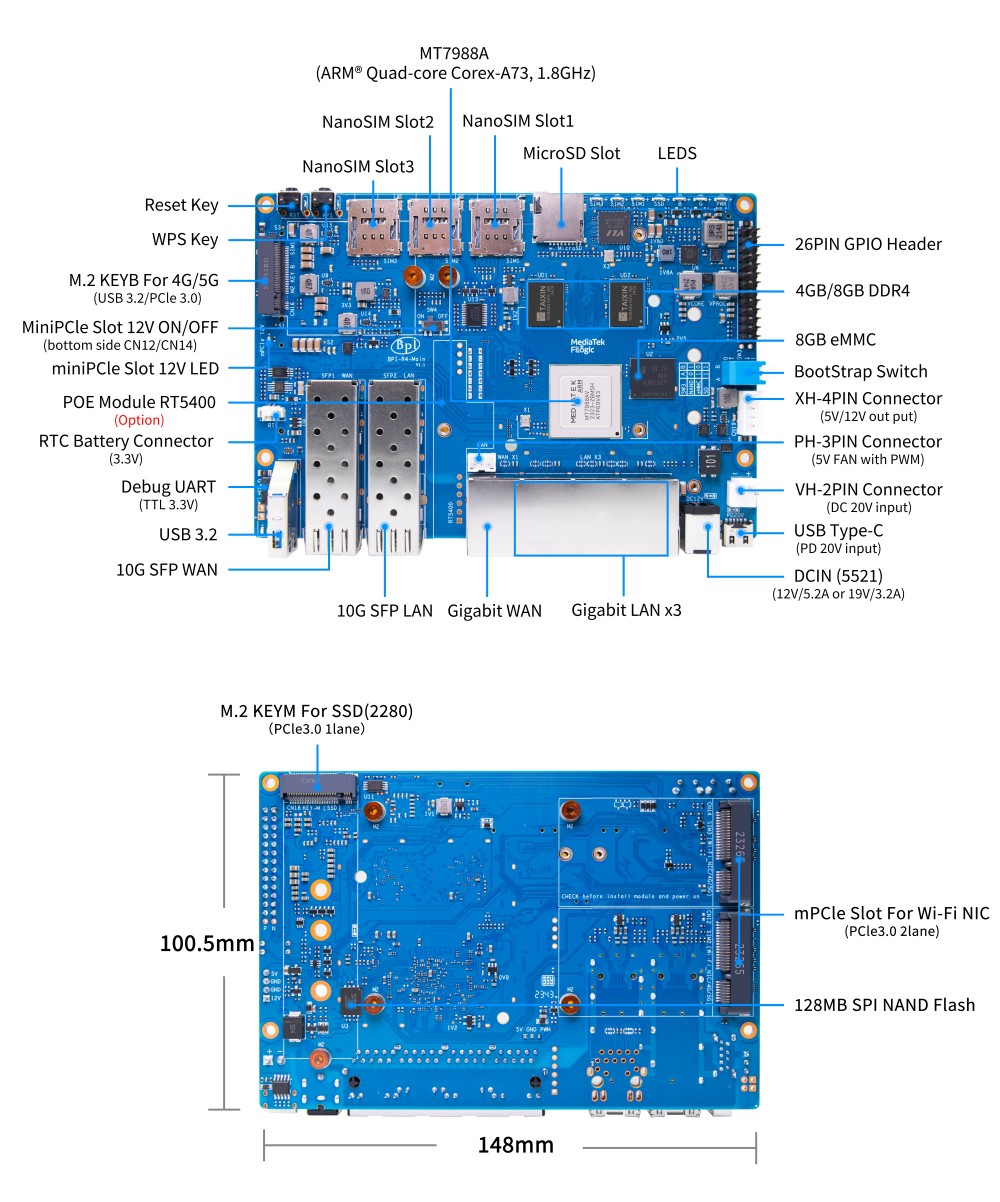

5.       硬件接口示意图



6.       硬件规格



CPU	联发科 MT7988A (Filogic 880) 四核 Arm Corex-A73,1.8GHz
SDRAM内存	4GB/8GB DDR4
板载存储	MicroSD (TF) 卡座, 板载8GB eMMC
GPIO扩展	26 Pin GPIO,some of which can be used for specific functions including UART, I2C, SPI, PWM, I2S.
UART	Debug UART(TTL 3.3V)
有线网络	4 口 10/100/1000Mbps 千兆网口(WANX1,LANX3)
SPF光电口	2x10G SFP光电口 或 1x10G SFP光电口加 1x 2.5GbE网口
WIFI	支持 Wifi6/Wifi 7 模组扩展
MiniPCIe接口	2x miniPCIe slots with PCIe3.0 2lane interface for Wi-Fi 7 NIC (Network Interface Card)
SSD M.2接口	1x M.2 KEY-B slot with USB3.2/PCIe3.0 interface for 5G,1x M.2 KEY-M slot with PCIe3.0 1lane interface for NVME SSD
4G/5G接口	M.2 KEYB for 4G/5G(USB 3.2/PCIe 3.0) X 1
SIM卡接口	NanoSIM Slot X 2
USB接口	1xUSB 3.2 slot(TypeC)
DC 输出	XH-4PIN Connector(5V/12V 输出)
DC输入	VH-2PIN Connector(DC 20V 输入)
风扇接口	PH-3PIN Connector(5V FAN with PWM)
按键	Reset button,WPS botton, boot switch
LEDS	Power status Led and RJ45 Led
DC 供电	12V/5.2A or 19V 3.2A
板卡尺寸	100.5x148mm
板卡重量	250g
