一、产品概述

Banana Pi BPI-R4 Lite 智能路由器板采用联发科MT7987A四核Arm Cortex-A53芯片设计，板载支持2GB DDR4和8G eMMC 存储。支持1个2.5G SFP光口和1个2.5G RJ45 WAN口，支持4个1G RJ45 LAN接口。支持M.2接口，可以扩展 4G/5G模块。1x miniPCIe插槽，PCIe3.0 2lane接口，用于Wi-Fi 7无线网卡。。

二、产品介绍

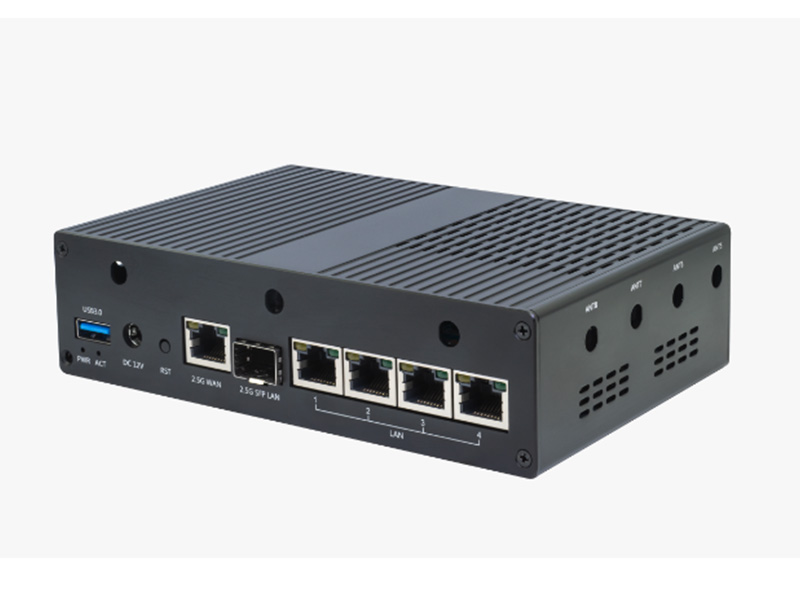

1.       产品外观







2.        联发科 MediaTek MT7987 芯片介绍

联发科MT7987A是世界领先的网络处理平台，可在有线和无线应用中提供高性能和可靠的网络体验。MT7987A包含丰富的连接接口集，包括1个12 2.5千兆以太网端口、2个HSGMII/SGMII接口、1个PCIe 3.0 2L/1+1L接口、1个USB 3.2 Gen1端口和1个USB 2.0 13端口，其中USB3端口与1个HSGMII/SGMII接口共用同一个接口；一次只能激活一个。MT7987A通过其Wi-Fi 7 配套芯片进一步实现无缝 Wi-Fi 7连接。

3.       关键特性

l  联发科MT7987A四核Arm Cortex-A53

l  2GB DDR4（SOC支持最高可达4GB）

l  8GB eMMC flash

l  256MB的SPI-NAND Flash

l  32MB的SPI-NOR Flash

l  Micro SD卡插槽

l  1x 2.5G SFP

l  1 × 2.5G RJ45 WAN（支持POE与POE模块焊接）

l  4x 1G RJ45局域网

l  1x USB3.0插槽

l  1x M.2 KEY-B插槽，配备USB3.0接口，用于5G模块

l  1个带PCIe3.0 2lane接口的miniPCIe插槽，用于Wi-Fi 7网卡（可选：2个带PCIe3.0 1lane的miniPCIe插槽）

l  1x miniPCIe插槽与USB2.0接口

l  1x USB TypeC调试控制台

l  2x8引脚MikroBUS头用于扩展应用



4.       典型应用

l  互联网服务路由器

l  WIFI7无线路由器

l  4G/5G无线路由器

l  无线/有线中继通信网关

l  家庭安全网关

l  智能家居控制网关

l  NAS网关

l  网络通信应用

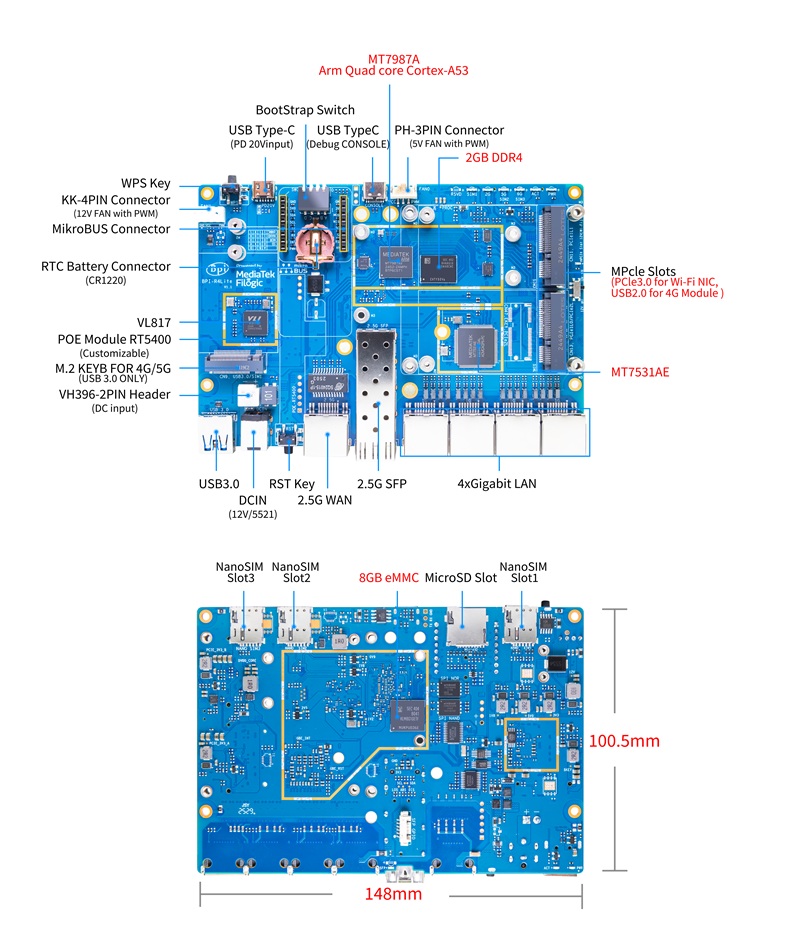

5.       硬件接口示意图



6.       硬件规格



CPU	联发科(MediaTek) MT7987A Quad-core Arm Cortex-A53
SDRAM内存	2GB DDR4(SOC 最大支持 4GB)
板载存储	MicroSD (TF) 卡,板载8GB eMMC
GPIO扩展	用于扩展应用的2x8 PIN microbus头，其中一些可用于特定功能，包括UART， I2C， SPI， PWM。.
有线网络	1个2.5G 网口 4个 10/100/1000Mbps 千兆网络接口
SPF光电口	1x 2.5G SFP
WIFI无线	Wifi6/Wifi7扩展支持
MPCIe 接口	PCIe 3.0 for WI-FI NIC（二选一） USB 2.0 for 4G Module（二选一）
MiniPCIe接口	1x M.2 KEY-B 接口 采用 USB3.0 ，支持 5G 模组
USB接口	1xUSB 3.0 slot
按键	Reset button,WPS botton, boot switch
SIM卡接口	NanoSIM Slot X 2
LED指示灯	Power status Led and RJ45 Led
SD卡槽	MicroSD slot
风扇接口	KK-4PIN connector (12V FAN with PWM)
DC供电	12V/5.2A
接头供电	VH396-2PIN DC input
板卡尺寸	100.5x148mm
板卡重量	250g
