一、产品概述
香蕉派BPI-R3 Mini开源路由器采用联发科MT7986 (Filogic 830)四核 ARMA53 + MT7531A芯片设计,板载2G DDR内存与8GeMMC存储,这是一个非常高性能开源路由器开发板,支持WIFI6, 2.4G Wifi无线使用MT7975N芯片, 5G Wifi使用MT7975P芯片,支持2个2.5网口。
二、产品介绍

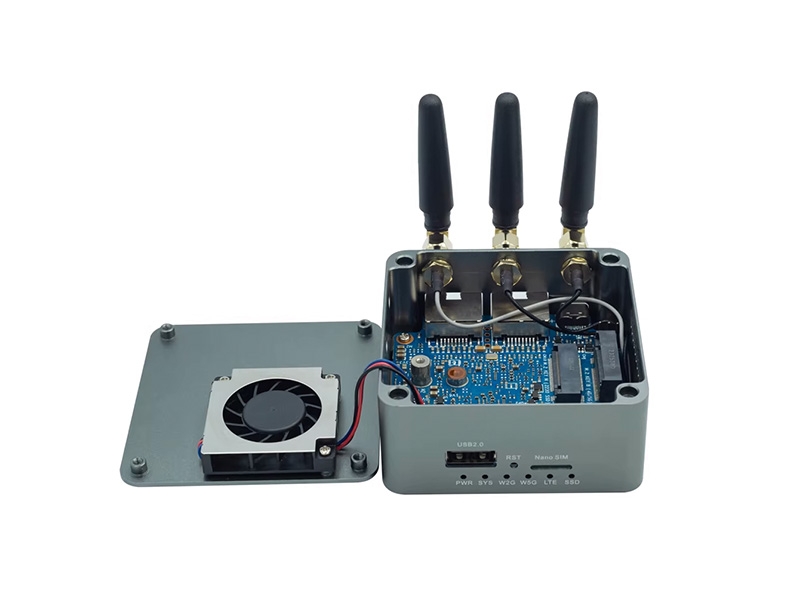

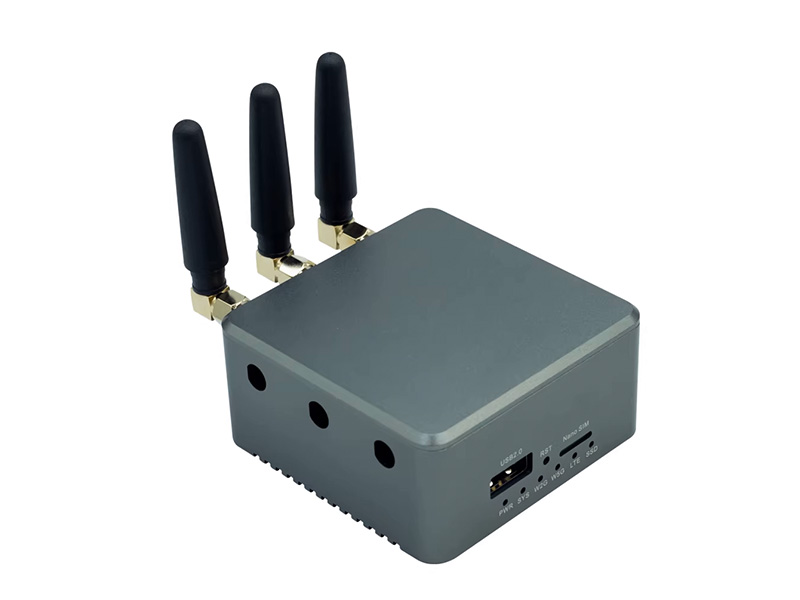

1. 产品外观
2. 联发科 MT7986(Filogic 830)芯片介绍
联发科技Filogic 830 Filogic 830 整合四个主频高达2GHz 的Arm Cortex-A53 核心，处理能力高达18,000 DMIPs，双4x4 Wi-Fi 6/6E 连接速率可达6Gbps，并拥有两个2.5G 乙太网路介面和串列周边介面（SPI）。Filogic 830 内建硬体加速引擎，可实现快速且可靠的Wi-Fi卸载（offloading）及无线网路连结。此外，该晶片支援联发科技FastPath™ 技术，可适用于游戏、AR/VR 等低延迟应用。
Wi-Fi 6E 与前几代相比具有许多优势，包括更低的延迟、更大的频宽容量和更快的传送速率。支援6GHz 频段的无线网路设备主要运用160MHz 宽通道和6GHz 的未拥塞频宽，以提供千兆级（multigigabit）传输和低延迟的Wi-Fi 连接，可为串流媒体、游戏、AR/VR 等应用提供可靠的无线连网。
3. 关键特性
l 联发科(MediaTek) MT7986(Filogic 830) 四核ARM Cortex A53 chip
l Wifi 6 2.4G/5G（MT7976C）
l 2G DDR 内存
l 8G eMMC 存储
l 128MB Nand 存储
l 2x 2.5GbE 网络接口

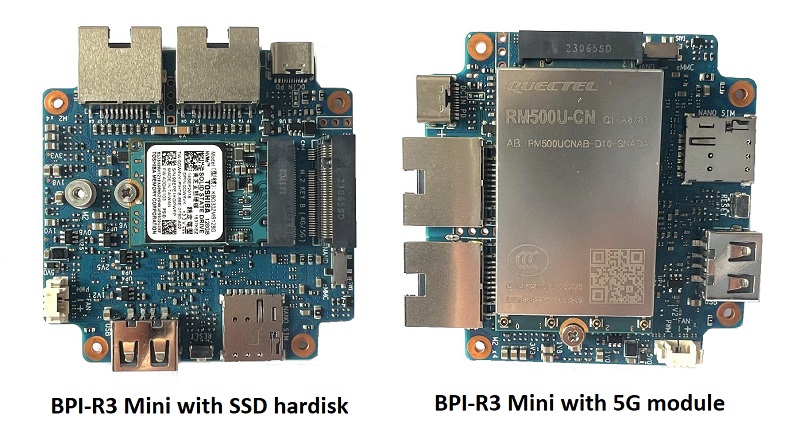

l 1xM.2 Key B 接口
l 1xM.2 KEY M PCIe 接口
l 1xUSB 接口
4. 应用方向
l 互联网服务路由器
l 无线路由器
l 无线中继器
l 家庭安全网关
l 家庭自动化
l NAS设备
l 网络和通信应用

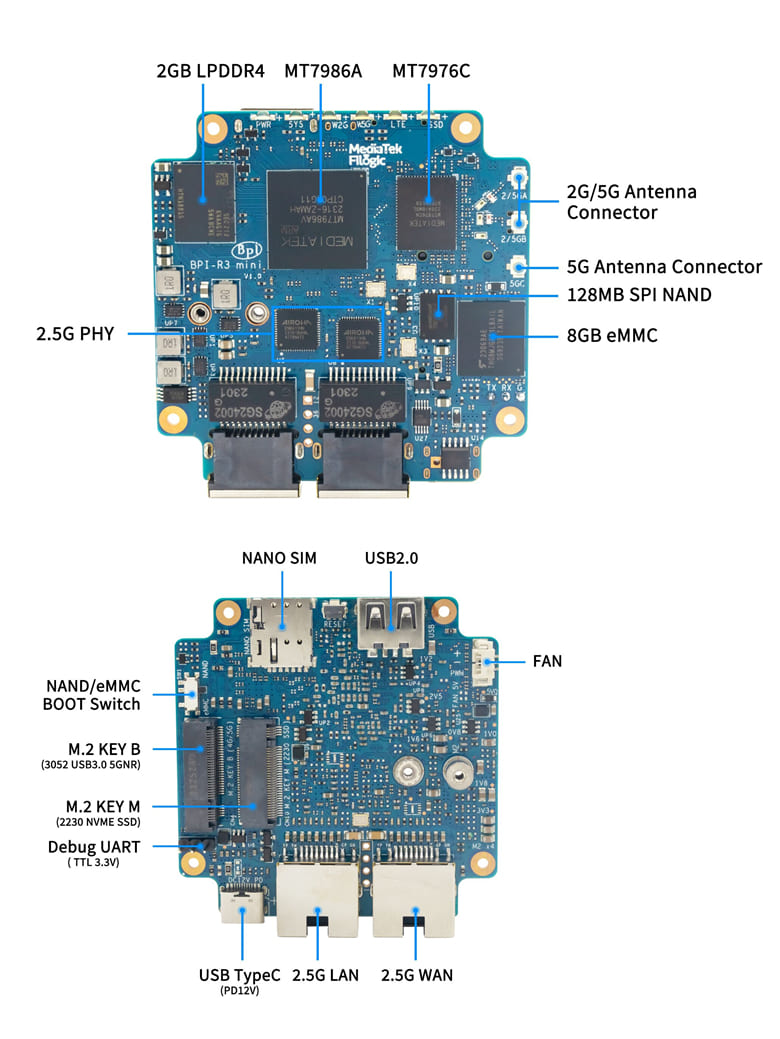

5. 硬件接口示意图
6. 硬件规格
|
CPU |
联发科(MediaTek) MT7986(Filogic 830) 四核ARM Cortex A53chip design |
|
内存 |
2G DDR |
|
板卡存储 |
8G eMMC ; 128G NAND存储 |
|
网络接口 |
2.5G Gbe 以太网口 X 2 |
|
WIFI |
Wifi6 2x2 2.4G + 3x3 5G(MT7976C) |
|
M.2 Key B |
1个M.2 Key B 接口 |
|
M.2 Key M |
1个 M.2 Key M PCIe 接口 |
|
USB |
USB2.0 X 1 |
|
按钮 |
Reset按钮；boot按钮 |
|
LED灯 |
电源，系统，2G，5G，4G LTE，SSD |
|
直流电源 |
20W/12V , USB Type C PD |
|
电源 |
12VDC/2A |
|
尺寸 |
65mm(长)x65mm(宽) |
|
工作温度 |
-20°C～75°C |
|
重量 |
100克 |
|
|
|
